Установка телевизоров WestVision

Способ №1. Телевизор полностью встраивается в стену

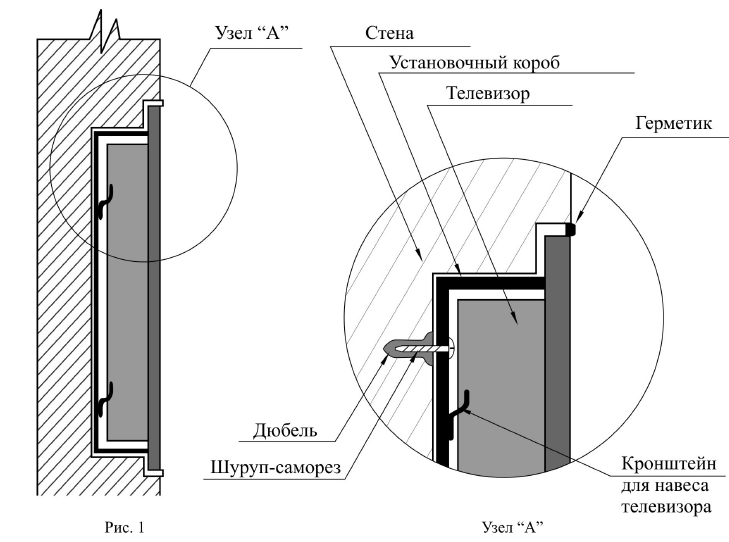

Для того чтобы установить телевизор данным способом, предварительно в стене устраивается ниша. Данный вид установки, когда экран телевизора устанавливается вровень со стеной, требует достаточно точной разметки, так как ниша при данном виде монтажа имеет два
углубления: одно под установочный металлический короб, а второе – под экран. (Рис.1)

Размер ниши под установочный металлический короб по высоте должен быть равным высоте установочного короба (D), а по ширине – быть равным ширине установочного короба (С) в зависимости от выбранной модели телевизора. (Таблица №1). Размер ниши под экран по ширине должен быть равен ширине экрана телевизора (А). Размер ниши по высоте должен быть равен высоте экрана телевизора (В). Между наружной стеной и экраном телевизора необходимо оставить зазор шириной 2-3 мм с каждой стороны экрана для последующей заделки его герметиком. Установочный короб крепится к стене через заднюю стенку с помощью четырёх шурупов саморезов с пресс-шайбой, полусферической головкой, острым наконечником размером 4,2х5,1 мм и пластмассовых дюбелей. В местах крепления короба к стене на задней стенке короба предусмотрены четыре монтажных отверстия. (см. схему монтажа) После навески телевизора на металлические кронштейны, зазор между экраном телевизора и стеной по периметру необходимо заделать водостойким герметиком.

Способ №2. Телевизор встраивается в стену, а экран выступает из стены

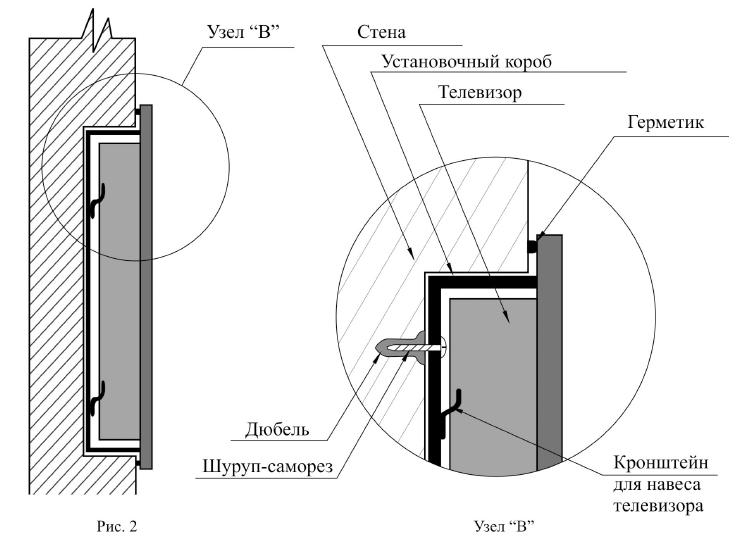

Для того чтобы установить телевизор данным способом, предварительно в стене устраивается ниша. (Рис.2)

Размер ниши под установочный металлический короб по высоте должен быть равным высоте установочного короба (D), а по ширине быть равным ширине установочного короба (С) в зависимости от выбранной модели телевизора (Таблица №1). Установочный короб крепится к стене через заднюю стенку с помощью четырёх шурупов саморезов с пресс-шайбой, полусферической головкой, острым наконечником размером 4,2х5,1 мм и пластмассовых дюбелей. В местах крепления короба к стене на задней стенке короба предусмотрены четыре монтажных отверстия. (см. схему монтажа) При навеске телевизора на металлические кронштейны, по периметру экрана (с задней части, которая прижимается к стене), необходимо нанести водостойкий герметик и плотно прижать к стене. Выступивший за края лишний герметик удалить влажной губкой.

Способ №3. Когда телевизор крепится непосредственно на стену

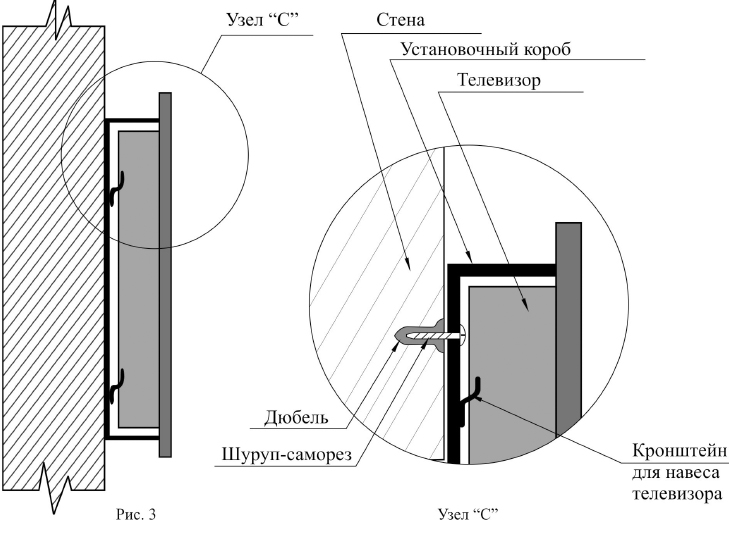

Для того чтобы установить телевизор данным способом, необходимо установочный короб закрепить к стене через заднюю стенку с помощью четырёх шурупов саморезов с пресс-шайбой, полусферической головкой, острым наконечником размером 4,2х5,1мм и пластмассовых дюбелей (Рис.3).

В местах крепления короба к стене на задней стенке короба предусмотрены четыре монтажных отверстия (см.схему монтажа). Этот способ крепления достаточно прост, так как работы по установке телевизора можно производить после того, как ремонт помещения уже произведён и нет возможности вырезать нишу.

Способ №4. Когда телевизор крепится на стену с помощью консоли

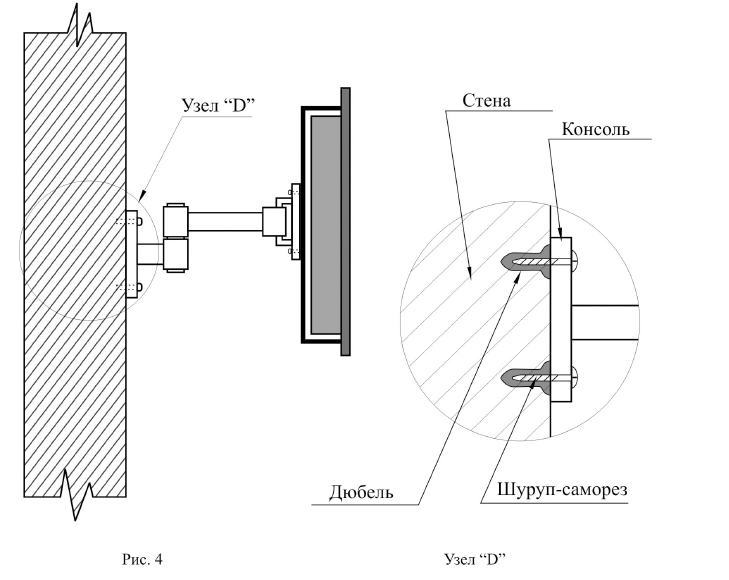

Для того чтобы установить телевизор данным способом, необходимо установочный короб прикрепить к поворотной части консоли с помощью четырёх болтов, шайб и гаек (Рис.4).

Так как в установочном коробе оставлены четыре отверстия для крепления телевизора на стене только тремя вышеперечисленными способами, то при данном способе крепления необходимо найти центр установочного короба. Для этого надо провести две диагонали на коробе. Пересечение диагоналей и будет центром короба. Приложив к установочному коробу ту часть консоли, которая будет крепиться к стене, необходимо произвести разметку отверстий. При этом центр короба должен совпадать с центром установочной консоли.
Последовательность монтажа:
1. Приложить к стене неподвижную часть консоли и разметить четыре отверстия на стене.
2. Просверлить в стене четыре отверстия.
3. Забить в отверстия четыре дюбеля.
4. Закрепить неподвижную часть консоли на стене с помощью четырёх шурупов.
5. Произвести разметку под отверстия в установочном коробе.
6. Просверлить четыре отверстия в установочном коробе под болты.
7. Закрепить с помощью четырёх болтов на подвижной части консоли металлической установочный короб.
8. Навесить на установочный короб телевизор.

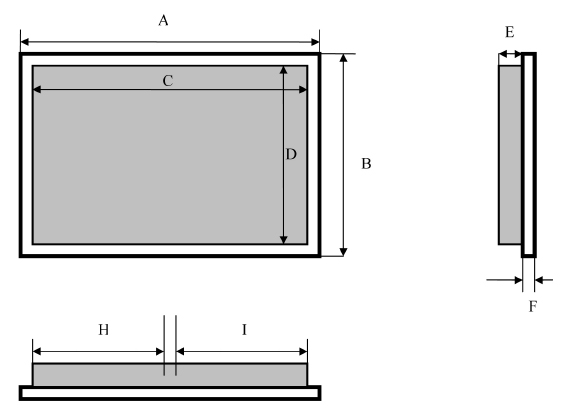

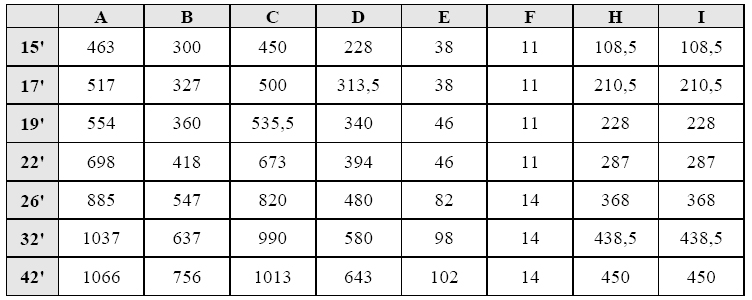

Размеры телевизоров и установочных коробов

Подключение к сети

К телевизорам размерами 15",17",19", 22" в комплекте идет адаптер.

Размер адаптера составляет: 12 см x 6 см x 3 см
Длина шнура от телевизора до адаптера составляет 135 см.
Длина шнура от адаптера до розетки составляет 135 см.

Адаптер необходимо устанавливать с сухом месте, где он не будет излишне нагреваться.

К телевизорам с размерами диагонали 26-32" адаптер не прилагается, он встроен в сам телевизор.
Для подключения данного телевизора используется силовой кабель длиной 3,8 метра с европейской розеткой.

Подключение сигнала

С задней части телевизора для ванной выходит несколько проводов. В зависимости от диагонали телевизора для ванной номенклатура проводов может изменяться.

В моделях 15", 17" дюймов есть следующие входы:
VGA - для подключения к компьютеру или ноутбуку;
Композитный выход ("тюльпан") (3 штекера);
Антенный выход;

В моделях 19", 22", 26", 32" дюймов также есть вход HDMI для подключения телевидения высокого качества.

Длина каждого из этих кабелей составляет 75 см.

В моделях 15", 17", 19", 22" из задней части телевизора выходит тонкий силовой кабель для подключения к кабелю адаптера. Длина кабеля составляет 75 см.
